SSL UMD192

Adatta a studi professionali, impianti per eventi e infrastrutture di radiodiffusione che richiedono molti canali MADI o Dante. Indicata anche per installazioni con alimentazione ridondante.

Non indicata alla persona che cerca ingressi per microfoni o strumenti, uscite analogiche o collegamenti per cuffie. Poco adatta a configurazioni domestiche semplici e a chi non usa reti audio digitali.

Un'opzione per impianti audio articolati, non per una piccola stanza

In una piccola stanza o in una sala prove, SSL UMD192 offre funzioni che possono risultare sovradimensionate: è un'unità di rete per impianti audio complessi, con fino a 192 canali in registrazione e riproduzione, non un'interfaccia audio con ingressi microfonici e uscite per la connessione diretta dei monitor. In uno studio trattato o in una struttura che distribuisce l'audio tra più ambienti, la capacità di collegare Dante, MADI e USB-C può invece inserirsi in un sistema più ampio. Prima della spesa, Lei dovrebbe dunque verificare la compatibilità con la rete e le apparecchiature già presenti.

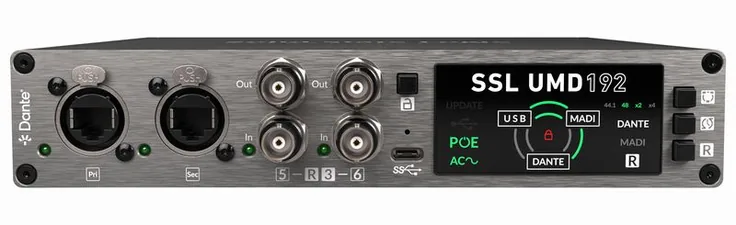

Il formato da 9,5 pollici e 1U, con larghezza di 241 mm e altezza di 44 mm, è pensato per l'integrazione in un rack compatto. La dotazione comprende 6 coppie di connessioni MADI su BNC, utilizzabili anche in modalità ridondante come 3 collegamenti ridondanti, 4 porte RJ45 e una porta USB-C. Sono assenti ingressi microfonici, ingressi di linea, ingressi Hi-Z, uscite di linea e uscite cuffie: UMD192 non sostituisce una normale interfaccia audio da registrazione.

Capacità di canale e formati supportati

La capacità dichiarata è di 192 canali in registrazione e riproduzione. La scheda specifica 192 canali a 44,1 o 48 kHz e altrettanti a 88,2 o 96 kHz; alla frequenza di campionamento di 176,4 o 192 kHz il numero scende a 128 canali. La risoluzione massima è di 24 bit. Queste cifre descrivono una macchina pensata per instradare molti segnali, ad esempio in un sistema di produzione o in un impianto di trasmissione, e non le prestazioni di preamplificatori, convertitori o ingressi analogici, che non sono indicati tra le connessioni disponibili.

La rete Dante AoIP supporta AES67 e ST 2110 con DDM. Per Dante viene dichiarata una latenza di 0,25 ms. La scheda non precisa però le condizioni a cui si riferisce il dato, dunque non va interpretato come garanzia della latenza complessiva dell'intero sistema: contano anche configurazione della rete, dimensione del buffer e apparecchi collegati. Il clock può essere gestito tramite MADI o Dante, offrendo due riferimenti per l'integrazione nell'impianto. Non sono invece elencati connessioni S/PDIF, ADAT, AES/EBU o porte Word Clock.

Connessioni, alimentazione e compatibilità

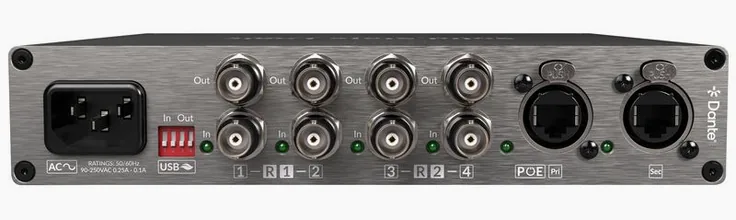

Le 4 porte RJ45 sono indicate per le connessioni Ethernet e Dante. Le 6 coppie MADI su BNC permettono collegamenti MADI e una configurazione ridondante; per pianificare il cablaggio è utile considerare che la modalità ridondante è descritta come 3 connessioni ridondanti. La porta USB-C aggiunge un collegamento con il computer. Sono inclusi un cavo USB-C e un adattatore con spine USB-A e USB-C, oltre al cavo di alimentazione.

La compatibilità dichiarata comprende Mac OS e Windows tramite driver SSL. È previsto il monitoraggio a latenza zero, ma non sono forniti dettagli sulle modalità di gestione né sui collegamenti analogici di ascolto. Anche la sezione di alimentazione richiede attenzione: le specifiche riportano sia che l'alimentazione USB non è disponibile, sia che l'unità può essere alimentata tramite corrente alternata, PoE o USB, con supporto alla ridondanza. Poiché queste informazioni sono discordanti, Lei dovrebbe chiarire con SSL o con il negozio quali opzioni siano effettivamente supportate e in quali condizioni.

A chi può servire e cosa valutare

SSL UMD192 è pertinente principalmente quando serve collegare una rete Dante ad apparecchiature MADI, gestendo molti canali e mantenendo un'opzione di ridondanza. AES67 e ST 2110 ampliano la compatibilità dichiarata con sistemi audio e di trasmissione basati su rete. In una sala prove o in una postazione domestica, invece, la mancanza di ingressi e uscite analogici rende necessario disporre di altri dispositivi per collegare microfoni, strumenti e monitor da studio.

La fascia di listino è molto alta, dunque il rapporto tra spesa e resa dipende dall'effettiva necessità di queste connessioni e della capacità multicanale. Per un impianto piccolo, gran parte delle risorse rischia di rimanere inutilizzata; in una struttura professionale con flussi Dante e MADI, la combinazione di 192 canali, supporto ai formati di rete e ridondanza può avere maggiore pertinenza. Non si trovano pareri d'acquisto: l'analisi si fonda esclusivamente sulle caratteristiche indicate dal produttore. Prima di scegliere, Lei dovrebbe controllare il numero di canali necessario alle diverse frequenze di campionamento, la compatibilità dei driver e i requisiti di alimentazione del sistema.
