RTW TouchMonitor 5 Ravenna

Ideale per studi professionali, strutture di diffusione e ambienti di postproduzione che utilizzano reti Ravenna, AES67 o ST 2110. Indicato quando servono misurazioni dettagliate e configurazioni surround o immersive.

Meno adatto all'utente che cerca un'interfaccia audio con ingressi analogici o uscite per cuffie. Poco adatto anche a studi essenziali che non utilizzano reti audio compatibili.

Un monitor per 16 canali, non un dispositivo di registrazione

Con 0 ingressi e 16 canali di monitoraggio stereo, RTW TouchMonitor 5 Ravenna permette di visualizzare e controllare flussi audio di rete, ma non di registrare sorgenti attraverso ingressi analogici: questi ultimi sono assenti. Il dispositivo è pensato per reti audio basate su Ravenna e combina un display touch da 5 pollici con strumenti di misurazione e visualizzazione configurabili. La distinzione è essenziale: le 16 uscite di monitoraggio stereo e il supporto multicanale riguardano il controllo dei segnali, non la conversione o l'acquisizione audio.

Il TouchMonitor supporta 16 canali Ravenna/AES67/ST 2110 e frequenze di campionamento fino a 96 kHz. Sono previsti formati stereo, surround e immersivi, comprese le configurazioni 5.1 e 7.1.4. Per chi deve seguire flussi in una struttura broadcast o in un impianto di produzione basato su rete, queste capacità consentono di osservare configurazioni articolate da un'unica unità da tavolo. Le specifiche non indicano invece un numero di ingressi analogici né un convertitore AD/DA nativo.

Misurazione e visualizzazione

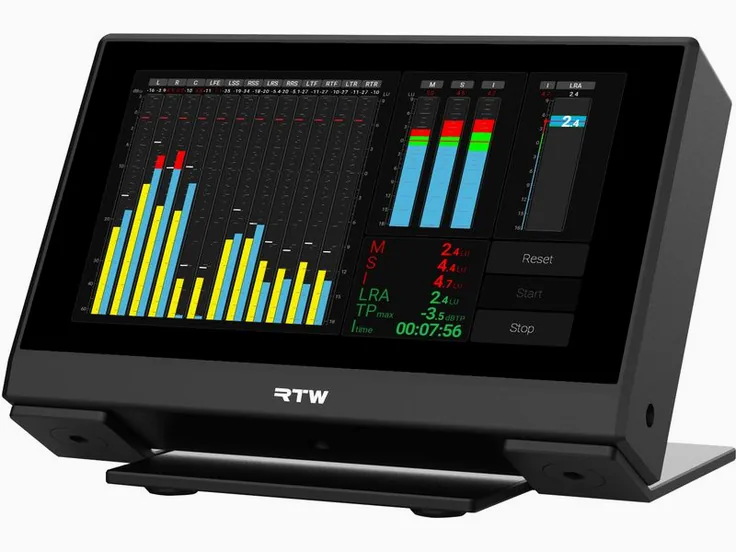

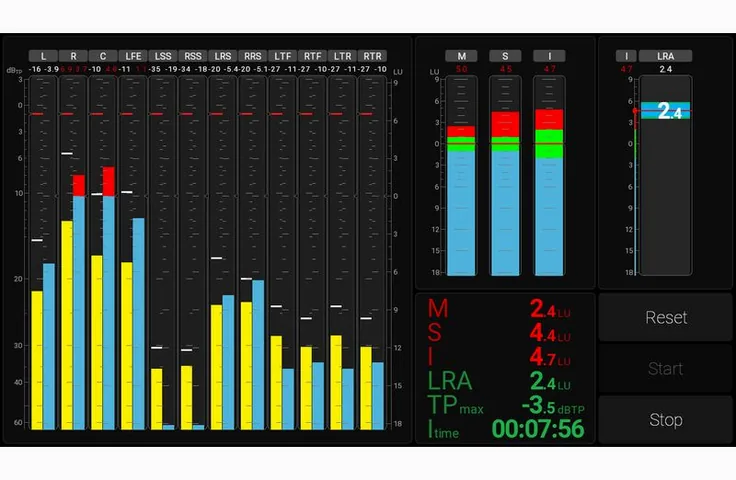

La dotazione comprende indicatori di vettorscopio, PPM, True Peak, Loudness e LRA, oltre alle visualizzazioni Chart e Moving Coil. C'è anche un indicatore di correlazione, utile per tenere sotto controllo la relazione tra i canali stereo. I valori numerici includono M, S, I, LRA, TPmax, Mmax, Smax, IDauer, Sd, Id, LRAd e D%. La scheda tecnica elenca queste sigle senza definirle una per una, dunque il loro significato operativo va interpretato in base alle convenzioni e alle esigenze del flusso di lavoro in cui il dispositivo viene inserito.

La presenza di più modalità di visualizzazione offre flessibilità nel controllo: i dati possono essere presentati come indicatori o in forma numerica, con viste personalizzabili. Questo consente di configurare l'interfaccia secondo i parametri da seguire e il tipo di segnale, senza presumere che una singola schermata sia adatta a ogni impiego. Il display touch costituisce il punto di accesso diretto alle funzioni indicate, mentre l'interfaccia utente basata sul web amplia le possibilità di configurazione. Non è specificato se quest'ultima richieda un computer o un browser particolare.

Rete, alimentazione e limiti funzionali

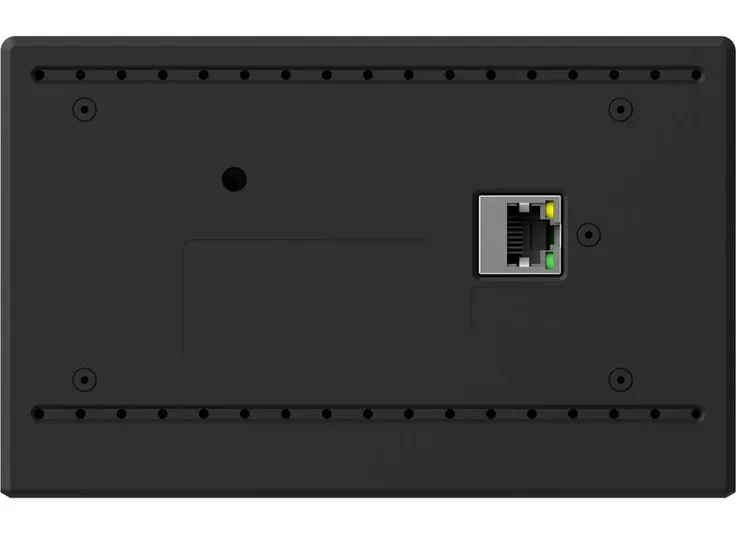

L'alimentazione avviene tramite Ethernet con PoE conforme a IEEE 802.3af. Questo riduce la necessità di un'alimentazione separata quando l'infrastruttura di rete disponibile fornisce PoE compatibile. Prima dell'installazione, verifichi che lo switch o l'iniettore Ethernet rispetti lo standard richiesto e che la rete sia configurata per i protocolli audio utilizzati. Le informazioni fornite non indicano il numero di connessioni fisiche né le modalità di instradamento, dunque questi aspetti vanno controllati nella documentazione tecnica completa.

Il dispositivo non ha funzione talkback, presa per cuffie, telecomando incluso o funzione di sommatoria. Non ha ingressi analogici e non integra un convertitore AD/DA nativo. Di conseguenza, non sostituisce un mixer, una interfaccia audio o un controller per monitor con ascolto in cuffia e comunicazione di talkback. Il suo ruolo dichiarato è la visualizzazione e la misurazione di segnali su reti audio compatibili. Se Le servono ascolto in cuffia, somma dei segnali o conversione analogico-digitale, dovrà prevedere apparecchi separati.

Installazione e rapporto con il prezzo

Il formato desktop misura 149,5 x 92,7 x 94 mm e pesa 0,7 kg. Le dimensioni contenute agevolano il posizionamento su una superficie di lavoro, pur lasciando da valutare la visibilità del display nella postazione effettiva. La configurazione delle viste e il touchscreen rendono il prodotto orientato a un controllo ravvicinato, con un insieme di parametri che può essere adattato alle necessità del sistema.

Collocato nella fascia di vertice, RTW TouchMonitor 5 Ravenna conviene principalmente quando il monitoraggio dettagliato di flussi Ravenna, AES67 o ST 2110 è una necessità concreta e i formati surround o immersivi fanno parte del progetto. Le funzioni di misurazione e la gestione di 16 canali costituiscono il nucleo del suo valore. Per un semplice ascolto stereo o per registrare microfoni e strumenti, la mancanza di ingressi, conversione, cuffie e talkback rende invece necessarie altre apparecchiature. Senza recensioni dei compratori disponibili, la valutazione resta basata sulle funzioni dichiarate e sulla coerenza tra queste e il sistema in cui Lei intende inserirlo.
